ベステックス サスペンション
HIRANO TIREにおまかせ下さい




  BXRT 60-4inch 〜 BXRT 60-9inch

基準となる常用荷重と許容応力をほぼ一定とした高応力設計により、
ばねの軽量化と群を抜く耐久性を実現する事により精密なセッティングが可能です。

 BXRT 60-4インチ       基準荷重=2750 N
品 番
ばね定数
許容荷重
許容タワミ
N/mm
mm
BXRA0408
78
4290
55.0
BXRA0410
98
5292
54.0
BXRA0412
118
6136
52.0
BXRA0414
137
6439
47.0
BXRA0416
157
7222
46.0
BXRA0418
177
8142
46.0
BXRA0420
196
8036
41.0
BXRA0422
216
9072
42.0
BXRA0424
236
10148
43.0
BXRA0426
255
10455
54.0


 BXRT 60-5インチ       基準荷重=2750 N
品 番
ばね定数
許容荷重
許容タワミ
N/mm
mm
BXRA0508
78
5226
67.0
BXRA0510
98
6468
66.0
BXRA0512
118
7316
62.0
BXRA0514
137
8083
59.0
BXRA0516
157
9106
58.0
BXRA0518
177
9558
54.0
BXRA0520
196
10388
53.0


 BXRT 60-6インチ       基準荷重=2750 N
品 番
ばね定数
許容荷重
許容タワミ
N/mm
mm
BXRA0604
39
3540
90.0
BXRA0605
49
4420
90.0
BXRA0606
59
5010
85.0
BXRA0607
69
5500
80.0
BXRA0608
78
5900
75.0
BXRA0609
88
6620
75.0

BXRA0610

98
7370
75.0
BXRA0611
108
7560
70.0
BXRA0612
118
8250
70.0
BXRA0613
127
8930
70.0
BXRA0614
137
8930
65.0
BXRA0615
147
9570
65.0
BXRA0616
157
10220
65.0
BXRA0617
167
10010
60.0
BXRA0618
177
10590
60.0
BXRA0619
186
11180
60.0
BXRA0620
196
11780
60.0
★BXRA0621
206
12380
60.0
★BXRA0622
216
11870
55.0
★BXRA0623
226
12410
55.0
★BXRA0624
236
12950
55.0
★BXRA0625
245
13490
55.0
★BXRA0626
255
12770
50.0


 BXRT 60-7インチ       基準荷重=2750 N
品 番
ばね定数
許容荷重
許容タワミ
N/mm
mm
BXRA0703
29
3230
110.0
BXRA0704
39
4120
105.0
BXRA0705
49
4900
100.0
BXRA0706
59
5590
95.0
BXRA0707
69
6170
90.0
BXRA0708
78
7070
90.0
BXRA0709
88
7510
85.0
BXRA0710
98
8340
85.0
BXRA0711
108
8620
80.0
BXRA0712
118
9410
80.0
BXRA0713
127
10200
80.0
BXRA0714
137
10290
75.0
BXRA0715
147
11030
75.0
BXRA0716
157
11990
70.0
BXRA0717
167
11670
70.0
BXRA0718
177
12360
70.0
BXRA0719
186
13060
70.0
BXRA0720
196
13720
70.0
BXRA0722
216
11850
55.0
★BXRA0724
236
11780
50.0


 BXRT 60-8インチ 基準荷重=2750 N
品 番
ばね定数
許容荷重
許容タワミ
N/mm
mm
BXRA0803
29
3540
120.0
BXRA0804
39
4320
110.0
BXRA0805
49
5160
105.0
BXRA0806
59
5890
100.0
BXRA0807
69
6530
95.0
BXRA0808
78
7460
95.0
BXRA0809
88
7950
90.0
BXRA0810
98
8340
85.0
BXRA0811
108
9170
85.0
BXRA0812
118
10010
85.0
BXRA0813
127
10840
85.0
BXRA0814
137
10980
80.0
BXRA0815
147
11770
80.0
BXRA0816
157
11780
75.0
BXRA0817
167
12510
75.0
BXRA0818
177
13260
75.0
BXRA0819
186
11200
60.0
BXRA0820
196
11770
60.0
★BXRA0822
216
12950
60.0
★BXRA0824
236
14130
60.0


 BXRT 60-9インチ
受注生産
  基準荷重=2750 N
品 番
ばね定数
許容荷重
許容タワミ
N/mm
mm
BXRA0903
29
3680
125.0
BXRA0904
39
4510
115.0
BXRA0905
49
5410
110.0
BXRA0906
59
6190
105.0
BXRA0907
69
6880
100.0
BXRA0908
79
7850
100.0
BXRA0909
88
8390
95.0
BXRA0910
98
9320
95.0
BXRA0911
108
11920
95.0
BXRA0912
118
10590
90.0
BXRA0913
128
11490
90.0
BXRA0914
137
11680
85.0
BXRA0915
147
12510
85.0
BXRA0916
157
12560
80.0
BXRA0917
167
13350
80.0
BXRA0918
177
14140
80.0
BXRA0919
187
14930
80.0
BXRA0920
196
14710
75.0

注1.規格外の特注品は、プラス2100円にて、承ります。
注2.ばね定数は、国際単位(SI)で表示してあります。( 1 Kgf/mm ≒ 9.80665 N/mm)




  BXRT 66-4inch 〜 BXRT 66-10inch

基準となる常用荷重と許容応力をほぼ一定とした高応力設計により、
ばねの軽量化と群を抜く耐久性を実現する事により精密なセッティングが可能です。

 BXRT 66-4インチ       基準荷重=2750 N
品 番
ばね定数
許容荷重
許容タワミ
N/mm
mm
BXRB0408
78
4680
60.0
BXRB0410
98
5390
55.0
BXRB0412
118
6136
52.0
BXRB0414
137
6850
50.0
BXRB0416
157
7693
49.0
BXRB0418
177
7693
49.0
BXRB0420
196
9212
47.0
BXRB0422
216
9936
46.0
BXRB0424
236
10620
45.0
BXRB0426
255
11220
44.0
BXRB0428
275
11000
40.0
BXRB0430
295
11800
40.0
BXRB0432
314
12560
44.0
BXRB0434
333
13320
40.0
BXRB0436
353
13767
39.0
BXRB0438
373
14174
38.0
BXRB0440
393
14934
38.0


 BXRT 66-5インチ       基準荷重=2750 N
品 番
ばね定数
許容荷重
許容タワミ
N/mm
mm
BXRB0508
78
5694
73.0
BXRB0510
98
6762
69.0
BXRB0512
118
7670
65.0
BXRB0514
137
8494
62.0
BXRB0516
157
9106
58.0
BXRB0518
177
9912
56.0
BXRB0520
196
10388
53.0


 BXRT 66-6インチ 基準荷重=2940 N
品 番
ばね定数
許容荷重
許容タワミ
N/mm
mm
BXRB0605 49 4420 90.0
BXRB0606 59 5010 85.0
BXRB0607 69 5850 85.0
BXRB0608 78 6290 80.0
BXRB0609 88 6630 75.0
BXRB0610 98 7360 75.0
BXRB0611 108 7560 70.0
BXRB0612 118 8250 70.0
BXRB0613 127 8950 70.0
BXRB0614 137 9630 70.0
BXRB0615 147 9560 65.0
BXRB0616 157 10230 65.0
BXRB0617 167 10860 65.0
BXRB0618 177 11480 65.0
BXRB0619 186 12130 65.0
BXRB0620 196 12760 65.0
★BXRB0622 216 12960 60.0
★BXRB0623 226 12420 55.0
★BXRB0624 236 12970 55.0

 BXRT 66-7インチ 基準荷重=3430 N
品 番
ばね定数
許容荷重
許容タワミ
N/mm
mm
BXRB0704 39 4130 105.0
BXRB0705 49 5160 105.0
BXRB0706 59 5890 100.0
BXRB0707 69 6870 100.0
BXRB0708 78 7070 90.0
BXRB0709 88 7950 90.0
BXRB0710 98 8830 90.0
BXRB0711 108 9180 85.0
BXRB0712 118 9420 80.0
BXRB0713 127 10860 85.0
BXRB0714 137 11010 80.0
BXRB0715 147 11780 80.0
BXRB0716 157 12550 80.0
BXRB0717 167 12500 75.0
BXRB0718 177 13270 75.0
BXRB0719 186 13060 70.0
BXRB0720 196 12760 65.0
★BXRB0722 216 14040 65.0
★BXRB0724 236 14140 60.0

 BXRT 66-8インチ 基準荷重=3430 N
品 番
ばね定数
許容荷重
許容タワミ
N/mm
mm
BXRB0804 39 4720 120.0
BXRB0805 49 5640 115.0
BXRB0806 59 6490 110.0
BXRB0807 69 7210 105.0
BXRB0808 78 7860 100.0
BXRB0809 88 8830 100.0
BXRB0810 98 9330 95.0
BXRB0811 108 9720 90.0
BXRB0812 118 10610 90.0
BXRB0813 127 11480 90.0
BXRB0814 137 11000 80.0
BXRB0815 147 12500 85.0
BXRB0816 157 12570 80.0
BXRB0817 167 12510 75.0
BXRB0818 177 12360 70.0
BXRB0819 186 13050 70.0
BXRB0820 196 13730 70.0
★BXRB0821 206 14420 70.0
★BXRB0822 216 15110 70.0
★BXRB0824 236 16500 70.0

 BXRT 66-9インチ
受注生産
基準荷重=3430 N
品 番
ばね定数
許容荷重
許容タワミ
N/mm
mm
BXRB0903
29
4120
140.0
BXRB0904
39
5100
130.0
BXRB0905
49
6130
125.0
BXRB0906
59
7060
120.0
BXRB0907
69
7910
115.0
BXRB0908
78
8240
105.0
BXRB0909
88
9270
105.0
BXRB0910
98
9820
100.0
BXRB0911
108
10790
100.0
BXRB0912
118
11190
95.0
BXRB0913
127
12110
95.0
BXRB0914
137
12370
90.0
BXRB0915
147
12530
85.0
BXRB0916
157
12570
80.0
BXRB0917
167
13340
80.0
BXRB0918
177
14120
80.0

 BXRT 66-10インチ 基準荷重=3430 N
品 番
ばね定数
許容荷重
許容タワミ
N/mm
mm
BXRB1005 49 6630 135.0
BXRB1006 59 7660 130.0
BXRB1007 69 8580 125.0
BXRB1008 78 9420 120.0
BXRB1009 88 10160 115.0
BXRB1010 98 10740 110.0
BXRB1011 108 11340 105.0
BXRB1012 118 11780 100.0
BXRB1013 127 12780 100.0
BXRB1014 137 13070 95.0
BXRB1015 147 13250 90.0
BXRB1016 157 14140 90.0
BXRB1017 167 15020 90.0
BXRB1018 177 15030 85.0

注1.規格外の特注品は、プラス2100円にて、承ります。
注2.ばね定数は、国際単位(SI)で表示してあります。( 1 Kgf/mm ≒ 9.80665 N/mm)





FORMULA CAR

【受注生産】
 FORMULA
品 番
内径
ポンド(LB/In)
自由高さ
FMR58/400-800
Φ58
400〜800
4〜6inch
FMR58/850-1500 850〜1500
4〜6inch
FMR58/1550-2000 1550〜2000
4〜6inch
FMR58/2050-2300 2050〜2300
4〜6inch
*この商品は50ポンド刻みでポンド数を指定出来ます。
ご注文の際は注文書の備考欄にご希望のポンド数をご記入下さい。
4inch
5inch
6inch

【受注生産】
 DALLARA
品 番
内径
ポンド(LB/In)
自由高さ
DLR35/500-1500
Φ35
500〜1500
5inch
DLR35/1500-2200 1500〜2200
5inch
*この商品は50ポンド刻みでポンド数を指定出来ます。
ご注文の際は注文書の備考欄にご希望のポンド数をご記入下さい。
※ ばね定数と自由高さの換算式は下記の通りです。

500LB/in の場合は、( 500×0.4536)÷25.4 ( Kgf/mm)になります。
現在施行されている国際単位(SI単位)への換算値はキロ表示に9.80665を乗じた数値になります。



 Helper Spring   ● ヘルパースプリング

ジャッキアップ時のアッパーシート離脱防止・スプリングの遊び防止に最適です。
JIS G 3521 ロール押し長方形断面成形材の採用による密着高さの極限縮小を実現。
汎用性を持たせる為内径サイズは下記2種類の設定です。
この商品は在庫が無くなり次第廃番となりますのでご注文の際は電話にて在庫確認をお願い致します。

品 番
内径
密着
荷重
自由
密着
高さ
BXRHTS58
Φ58
49N
78.0mm
7.2mm
BXRHTM70
Φ70
127N
115.0mm
10.0mm

※セット内容2本

注意!

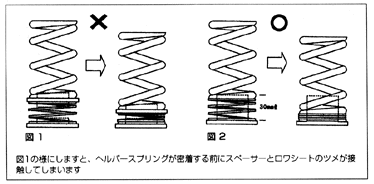

このヘルパースプリング使用する際は、下図の図2のようにご使用ください。

注1.
このヘルパースプリングは密着高さを低く設定していますので、スプリング間のスペーサーは使用しないで下さい。
注2.ロワシートのツメの高さは、スプリングセット時にメインスプリングの座巻き部分にかかる位の高さにしてください。
注3.ヘルパースプリングはメインスプリングの下側に装着してください。






  BXP/BXH

基準となる常用荷重と許容応力をほぼ一定とした高応力設計により、
ばねの軽量化と群を抜く耐久性を実現する事により精密なセッティングが可能です。

 BXP 60―プライマリ― 60-2.5インチ
品 番
ばね定数
密着荷重
許容タワミ
N/mm
mm
BXPA100
29.4
1058
36.0
BXPA130
37.2
1265
34.0
BXPA155
47.1
1507
32.0
BXPA180
58.8
1764
30.0
BXPA200
72.5
2030
28.0
BXPA250
109.8
2416
22.0
BXPA300
149.1
2982
20.0
BXPA350
207.9
3534
17.0


 BXP 63―プライマリ― 63-2.5インチ
品 番
ばね定数
密着荷重
許容タワミ
N/mm
mm
BXPC090
25.5
918
36.0
BXPC110
32.3
1098
34.0
BXPC130
41.2
1318
32.0
BXPC160
52.0
1560
30.0
BXPC180
63.7
1784
28.0
BXPC300
121.1
2906
24.0
BXPC350
147.7
3397
23.0
BXPC400
177.3
3900
22.0
BXPC450
210.6
4212
20.0


 BXP 66―プライマリ― 66-2.5インチ
品 番
ばね定数
密着荷重
許容タワミ
N/mm
mm
BXPB080
22.5
810
36.0
BXPB100
29.4
1000
34.0
BXPB120
36.3
1162
32.0
BXPB140
46.1
1383
30.0
BXPB160
55.9
1565
28.0
BXPB180
68.6
1784
26.0
BXPB300
128.4
2953
23.0
BXPB350
178.5
3570
20.0
BXPB400
212.8
4043
19.0
BXPB450
251.0
4043
18.0


 BXH NEW ヘルパー
品 番
ばね定数
自由長
密着高さ
N/mm
mm
mm
BXHA050
9.6
50.0
25.0
BXHA070
9.6
70.0
25.0
BXHC050
7.8
50.0
22.0
BXHC070
7.8
70.0
22.0
BXHB050
7.8
50.0
20.0
BXHB070
7.8
70.0
20.0


注1.規格外の特注品は、プラス2100円にて、承ります。
注2.ばね定数は、国際単位(SI)で表示してあります。( 1 Kgf/mm ≒ 9.80665 N/mm)
