DIN3 METER【ディンスリーメーター】


1DINサイズにあわせた3連メーター。
DIN3メーター  商品コード  409AA003

カタログデータ

■構成部品

・メーター本体
・センサユニット
・温度センサー 2本   ・温度センサーハーネス(2.5m) 2本
・圧力センサ   1本    ・圧力センサーハーネス(2.5m) 1本
・各種接続ハーネス 他

オプション部品
 ・温度センサ延長ハーネス 3m品   商品コード 49B−A027


FUNCTION
■1DINサイズの3連メーター
■特殊センサ採用でデフギアオイルまで測定可能
■センサユニットで各種センサハーネス/信号線を集約し、室内への配線を1本に集約
■2層表示管を使用し、アナログ感覚の視認性とデジタル数値表示による正確性を併せ持つ美しい表示
■フルカラーLEDインジケーターを各メーターの中央部に搭載し複数の表示機能が可能
■ウォーニング機能搭載
■ピークホールド機能を搭載
■メーター毎に、各表示機能を点灯/非点灯の設定が可能
POINT
●従来のアナログメーターに替わる新たなメーターが完成
Bi-Planer(透過型2層)VFDとフルカラーLEDが織り成す立体表示で、アナログ感覚の
視認性とデジタル数値表示による正確性、LED表示による走行中の直感的な読み取りを併せ持った、
メーターの新たな次元を提案。
●測定範囲
温度(TEMP1) 温度(TEMP2) 圧力(PRESS)
指針 30〜197.5℃ 50〜197.5℃ 0〜10 × 100kpa
デジタル 0〜199.5℃ 0〜199.5℃ 0〜10 × 100kpa
●フルカラーLEDインジケーター
■フルカラーLEDインジケーターを各メーターの中央部に搭載。
 ○それぞれの数値にあわせLEDの色が変化する「カラーグラデーション」機能を装備し、
走行中の直感的な読み取りが可能。
  カラーグラデーション変化色
  ・温度計  青 → 緑 → 黄 → 赤
  ・圧力計  緑 → 黄 → 赤
 ○ウォーニング機能搭載
  ・設定したウォーニング値に達すると、フルカラーLEDが点滅してお知らせします。
 ○固定色で設定が可能
  ・好みの色でLED色を固定させる事が出来ます。
   室内の表示色を統一させたい場合などにご使用できます。
   ※カラーグラデーション機能は動作しなくなります。
   ※ウォーニング設定値になると、ウォーニング機能が動作します。

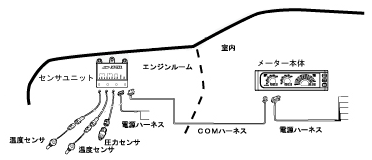

●取付け概略図
■センサユニットで各種センサハーネス/信号線を集約し、室内への配線を1本に集約。

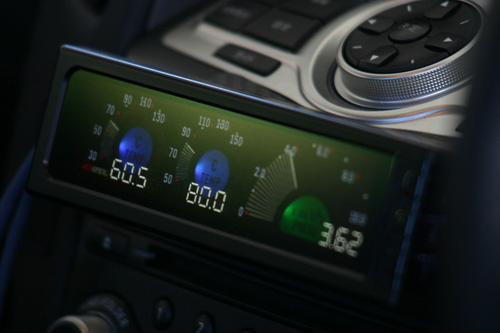

●本体装着イメージ

『 試作品による装着イメージ 』
